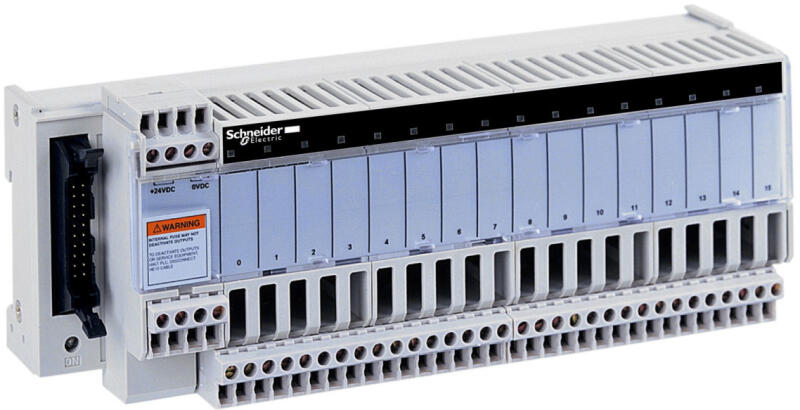

Schneider Electric Modicon ABE7 - ABE7P16T215 -elosztóblokk, 10 mm SSR/EMR relés, 16ki digitális csatorna, relé nélkül (ABE7P16T215)

  Schneider Electric Modicon ABE7 - ABE7P16T215 -elosztóblokk, 10 mm SSR/EMR relés, 16ki digitális csatorna, relé nélkül (ABE7P16T215)

Schneider Electric Modicon ABE7 - ABE7P16T215 -elosztóblokk, 10 mm SSR/EMR relés, 16ki digitális csatorna, relé nélkül (ABE7P16T215)

155 914 Ft
Írjon véleményt!

Ajánlataink a termékre



(33584 vélemény)Árukereső.hu Megbízható BoltBolt infó

Schneider Electric Modicon ABE7 - ABE7P16T215 -elosztóblokk, 10 mm SSR/EMR relés, 16ki digitális csatorna, relé nélkül (ABE7P16T215)

Ha a legjobb árat keresed, irány a Lumenet!

155 914 Ft
+ 590 Ft szállítási díj
Szállítás: max 1 hét
irány a bolt »
lumenet.hu
Termékleírás
A Schneider Electric Modicon ABE7 - ABE7P16T215 egy professzionális kivitelű, 16 csatornás relé aljzat (sub-base), amely ipari automatizálási rendszerek hatékony kiépítését teszi lehetővé. Ez a 10 mm-es csatlakozási szélességű eszköz dugaszolható relék fogadására alkalmas, és különösen előnyös választás, ha megbízható, jól strukturált automatizálási megoldásokat keresel. Az ABE7P16T215 jellemzője a beépített biztosítékvédelem, ami minden egyes csatornához külön 0,5 A-es gyors kioldású biztosítékot biztosít (5×20 mm méretben), valamint a PLC oldali 1 A-es belső biztosítékot tartalmaz. A készülék DC tápellátással működik, és 19-30 V közötti névleges tápfeszültséggel üzemeltethető az IEC 61131-2 szabványnak megfelelően. Az eszköz állapotának könnyű nyomon követését szolgálja a LED-es visszajelzés: minden csatornához zöld LED tartozik, valamint egy külön zöld LED jelzi a bekapcsolt állapotot. Csatlakoztatási szempontból nagy rugalmasságot kínál, hiszen csavaros csatlakozókkal szerelték fel, amelyek különböző vezeték-keresztmetszetekhez illeszkednek: 0,09-1,5 mm2 (AWG 28-16) hajlékony, kábelvéggel; 0,14-2,5 mm2 (AWG 26-12) tömör; 0,14-2,5 mm2 (AWG 26-14) hajlékony, kábelvég nélkül; 2×0,09-2×0,75 mm2 (AWG 28-20) hajlékony, kábelvéggel; 2×0,2-2×2,5 mm2 (AWG 24-14) tömör vezetékekhez. Az eszközt kompatibilis az ABR7S2, ABS7SC2, ABE7ACC20 és ABS7SA2 termékekkel, így rugalmasan integrálható meglévő rendszerekbe is. A polaritáselosztás tekintetében a kontaktus közösítés 2 darab 8 csatornás csoportra van osztva. Az eszköz minden csatornájához tartozik egy leválasztó kapcsoló is. Különösen hasznos jellemzője, hogy a kimeneti közös ponton maximálisan 16 A áram engedhető át, ami jelentős terhelhetőséget biztosít. A névleges szigetelési feszültség 300 V a tekercs áramkör/érintkező áramkörök között az IEC 60947-1 szabvány szerint, illetve 2000 V a csatlakozó/szerelősín között. Az impulzus-állósági feszültség 2,5 kV, az üzembe helyezési kategória pedig II az IEC 60664-1 szabványnak megfelelően. A telepítés rendkívül egyszerű: vagy 35 mm-es szimmetrikus DIN-sínre pattintható, vagy csavarokkal (tömör lapra rögzítőkészlet segítségével) szerelhető fel. A 211 mm széles, 89 mm magas és 74 mm mély eszköz meghúzási nyomatéka 0,6 Nm lapos Ø 3,5 mm csavarhúzóval. Környezeti paraméterei is kiválóak: -5... 60 °C közötti üzemi hőmérséklet, IP2X védettség az IEC 60529 szerint, valamint kiváló rezisztencia az elektrosztatikus kisülésekkel (4 kV érintkezési, 8 kV légköri), sugárzott mezőkkel (10 V/m) és gyors tranziens jelenségekkel (2 kV) szemben.

Schneider Electric Modicon ABE7 - ABE7P16T215 műszaki adatok Általános jellemzők Termékcsalád: Modicon ABE7 Termék típus: Dugaszolható relé aljzat Aljzat típus: Kimeneti aljzat Névleges tápfeszültség: 19... 30 V DC az IEC 61131-2 szerint Csatornák száma: 16 Csatlakoztatás Csatlakozó típus: Csavaros sorkapocs Csatlakoztathat vezetékek: - 1 × 0,09... 1 × 1,5 mm2 (AWG 28... AWG 16) hajlékony, kábelvéggel- 1 × 0,14... 1 × 2,5 mm2 (AWG 26... AWG 12) tömör- 1 × 0,14... 1 × 2,5 mm2 (AWG 26... AWG 14) hajlékony kábelvég nélkül- 2 × 0,09... 2 × 0,75 mm2 (AWG 28... AWG 20) hajlékony, kábelvéggel- 2 × 0,2... 2 × 2,5 mm2 (AWG 24... AWG 14) tömör Csatorna kiegészítő információ: 1 leválasztó kapcsoló csatornánként Elektromos jellemzők Tápfeszültség típus: DC Termék kompatibilitás: ABR7S2, ABS7SC2, ABE7ACC20, ABS7SA2 Állapotjelzés: 1 LED csatornánként (zöld) csatorna állapot, 1 LED (zöld) bekapcsolás Polaritás elosztás: Polaritás elosztás kontaktus közösítés 2 csoport × 8 csatorna Rövidzár elleni védelem: 1 A belső biztosíték, 5 × 20 mm, gyors (PLC oldal), 0,5 A biztosíték csatornánként, 5 × 20 mm, gyors (kimeneti áramkör) Maximális tápáram: 1 A Feszültségesés a tápegység biztosítékán: 0,3 V Maximális áram kimenetenként: 16 A Névleges szigetelési feszültség: 300 V tekercs áramkör/érintkező áramkörök között az IEC 60947-1 szerint, 2000 V csatlakozók/szerelősín Névleges impulzus-állósági feszültség: 2,5 kV Telepítési kategória: II az IEC 60664-1 szerint Mechanikai jellemzők Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN sín), Csavarokkal (tömör lapra rögzítőkészlet segítségével) Meghúzá si nyomaték: 0,6 Nm lapos Ø 3,5 mm csavarhúzóval Szélessé g: 211 mm Magasság: 89 mm Mélység: 74 mm Környezeti jellemzők Terméktanúsítványok: GL, CSA, DNV, EAC IP védelmi fokozat: IP2X az IEC 60529 szerint Izzóhuzalos vizsgálat ellenállása: 750 °C az IEC 60695-2-11 szerint Ütésállóság: < /strong> 15 gn 11 ms-ig az IEC 60068-2-27 szerint Rezgésállóság: 2 gn (f= 10... 150 Hz) az IEC 60068-2-6 szerint Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezési) 3. szint az IEC 61000-4-2 szerint, 8 kV (légköri) 3. szint az IEC 61000-4-2 szerint Sugárzott mezők elleni védelem: 10 V/m (26000000... 1000000000 Hz) az IEC 61000-4-3 szerint 3. szint Gyors tranziensek elleni védelem: 2 kV 3. szint az IEC 61000-4-4 szerint Üzemi környezeti hőmérséklet: -5... 60 °C az IEC 61131-2 szerint Tárolási környezeti hőmérséklet: -40... 80 °C az IEC 61131-2 szerint Szennyezési fokozat: 2 az IEC 60664-1 szerint
