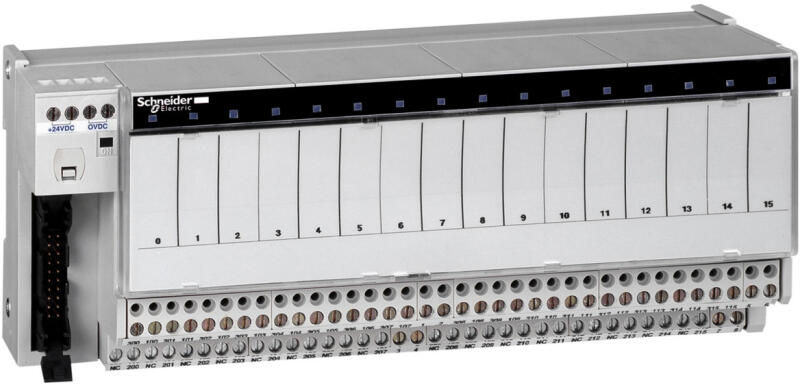

A Schneider Electric ABE7P16T210 eszköz a Modicon ABE7 termékcsalád tagja, egy sokoldalú 16 csatornás dugaszolható relé alaplap, amely számos ipari automatizálási alkalmazásban használható. Ez a precízen megtervezett output alaplap kiváló megoldást nyújt a vezérlőrendszerek és a működtetett eszközök közötti kapcsolat megteremtésére, miközben megbízható teljesítményt és rugalmas használatot biztosít. Az ABE7P16T210 alaplap 19-30V DC tápfeszültséggel működik, megfelelve az IEC 61131-2 szabványnak. A 16 független csatornát tartalmazó eszköz különböző típusú csatlakoztatási lehetőségekkel rendelkezik, beleértve a csavaros terminálokat különböző keresztmetszetű vezetékekhez (0,09-2,5 mm2 között), amelyek rugalmasságot biztosítanak a telepítés során. A csatornák állapotát egyedi zöld LED-ek jelzik, míg egy további zöld LED mutatja a tápellátás állapotát, így mindig nyomon követhető az eszköz működése. A Modicon ABE7P16T210 számos biztonsági funkcióval rendelkezik, mint például az 1A-es belső, gyors kioldású biztosíték a PLC oldalon a rövidzárlat elleni védelem érdekében. Telepítése rendkívül egyszerű, kétféle rögzítési móddal: kapcsokkal 35 mm-es szimmetrikus DIN sínre, vagy csavarokkal szilárd lemezre szerelőkészlet segítségével. A feszültségmentesen kapcsolható (volt-free) polaritás-elosztással rendelkezik, és maximum 16A áramerősség érhető el kimeneti közös pontonként. A készülék rendelkezik 300V névleges szigetelési feszültséggel a tekercs és érintkező áramkörök között az IEC 60947-1 szerint, valamint 2000V-os értékkel a terminálok és a szerelősínek között. A készülék kiváló védelmi tulajdonságokkal rendelkezik, beleértve a 2,5 kV névleges impulzus-állóképességet és az IP2X védelmi fokozatot az IEC 60529 szabványnak megfelelően. Széles működési hőmérséklettartománya (-5°C és 60°C között) alkalmassá teszi különböző ipari környezetekben történő használatra. A termék megfelel a nemzetközi tanúsítási követelményeknek, beleértve a GL, CSA, UL, DNV és EAC előírásokat. A készülék ellenáll a külső elektromágneses zavaroknak, mint például az elektrosztatikus kisülések (4 kV kontakt, 8 kV levegő) és a gyors tranziens jelenségek (2 kV), mindkettő 3-as szintű védettséggel az IEC megfelelő szabványai szerint. Kompatibilis az ABS7SC2, ABR7S2, ABS7SA2 és ABE7ACC20 eszközökkel, lehetővé téve a rendszer rugalmas kiépítését és bővítését.

Schneider Electric ABE7P16T210 műszaki adatok Általános információk Termékcsalád: Modicon ABE7 Termék típusa: Dugaszolható relé alaplap Alaplap típusa: Output alaplap Névleges tápfeszültség: 19... 30 V DC (IEC 61131-2 szerint) Csatornák száma: 16 Csatlakozási lehetőségek Csavaros csatlakozók, 1 x 0,09... 1 x 1,5 mm2 (AWG 28... AWG 16) rugalmas, érvéghüvellyelCsavaros csatlakozók, 1 x 0,14... 1 x 2,5 mm2 (AWG 26... AWG 12) tömörCsavaros csatlakozók, 1 x 0,14... 1 x 2,5 mm2 (AWG 26... AWG 14) rugalmas, érvéghüvely nélkülCsavaros csatlakozók, 2 x 0,09... 2 x 0,75 mm2 (AWG 28... AWG 20) rugalmas, érvéghüvellyelCsavaros csatlakozók, 2 x 0,2... 2 x 2,5 mm2 (AWG 24... AWG 14) tömör Kiegészítő jellemzők Tápfeszültség típusa: DC Kompatibilis termékek: ABS7SC2, ABR7S2, ABS7SA2, ABE7ACC20 Állapotjelző LED-ek: 1 LED csatornánként (zöld) csatornaállapot, 1 LED (zöld) bekapcsolt állapot Polaritás elosztás: Feszültségmentes Rövidz árlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldal) Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN sín), Csavarokkal (szilárd lemez rögzítőkészlettel) Max imális tápáram: 1 A Feszültségesés a tápbiztosítékon: 0,3 V Maximális áram kimeneti közös pontonként: 16 A Elektromos jellemzők Névleges szigetelési feszültség: 300 V tekercs/érintkező áramkörök (IEC 60947-1 szerint), 2000 V terminálok/szerelősínek Névleges impulzusfeszültség-állóság: 2,5 kV Telepítési kategória: II (IEC 60664-1 szerint) Meghúzási nyomaték: 0,6 N·m lapos Ø 3,5 mm csavarhúzóval Környezeti feltételek Termék tanúsítványok: GL, CSA, UL, DNV, EAC IP védettségi fokozat: IP2X (IEC 60529 szerint) Izzóhuzalos vizsgálati ellenállás: 750 °C (IEC 60695-2-11 szerint) Ütésállóság: 15 gn 11 ms időtartamig (IEC 60068-2-27 szerint) Rezgésállóság : 2 gn (f= 10... 150 Hz) (IEC 60068-2-6 szerint) Elektrosztatikus kisülés elleni védelem: 4 kV (érintkezés), 8 kV (levegő) 3-as szint (IEC 61000-4-2 szerint) Sugárzott terek elleni védelem: 10 V/m (26000000... 1000000000 Hz) 3-as szint (IEC 61000-4-3 szerint) Gyors tranziens elleni védelem: 2 kV 3-as szint (IEC 61000-4-4 szerint) Működési hőmérséklettartomány: -5... 60 °C (IEC 61131-2 szerint) Tárolási hőmérséklettartomány: -40... 80 °C (IEC 61131-2 szerint) Szennyezettségi fokozat: 2 (IEC 60664-1 szerint)
