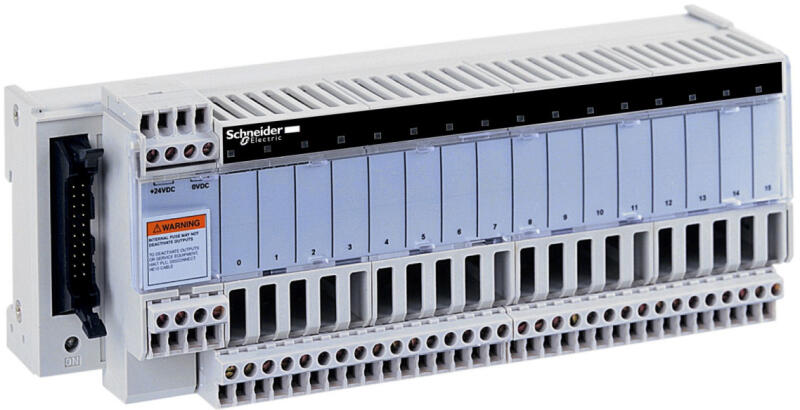

A Schneider Electric Modicon ABE7H16S43 egy passzív, diszkrét I/O elosztó alaplap, amely kifejezetten ipari automatizálási rendszerekhez készült. Ez a 16 bemenettel rendelkező eszköz ideális megoldást nyújt a modern gyártási környezetekben, ahol megbízható jelelosztásra van szükség a PLC rendszerek és a különböző érzékelők között. Az ABE7H16S43 sub-base elsősorban bemeneti jelkezelésre szolgál, és az IEC 61131-2 szabványnak megfelelően 19-30 V közötti tápfeszültséggel működik. Mind a 16 csatorna két sorkapoccsal van ellátva, ami rugalmas bekötési lehetőséget biztosít. A csatlakozási megoldások többféle kábelmérethez alkalmazkodnak: a sorkapcsok 1 x 0,09... 1 x 1,5 mm2 (AWG 28... AWG 16) méretű hajlékony, érvéghüvelyes kábeleket, 1 x 0,14... 1 x 2,5 mm2 (AWG 26... AWG 12) tömör kábeleket, valamint számos egyéb konfigurációt is támogatnak. Minden egyes csatorna rendelkezik egy leválasztó kapcsolóval, ami lehetővé teszi a különálló csatornák izolálását diagnosztikai vagy karbantartási célból. A Schneider Electric különös figyelmet fordított a felhasználóbarát tervezésre és a működési állapotok egyértelmű jelzésére. Az ABE7H16S43 csatornánként egy zöld LED-del rendelkezik a csatorna állapotának jelzésére, egy piros LED-del a biztosíték kiolvadásának jelzésére, valamint egy zöld tápellátást jelző LED-del is fel van szerelve. A rövidzárlat elleni védelem érdekében az eszköz beépített 1 A-es gyors olvadóbiztosítékkal rendelkezik a PLC oldalon, és csatornánként 0,125 A-es biztosítékkal az áramköri oldalon. A HE-10 típusú, 20 tűs csatlakozóval könnyen integrálható a meglévő rendszerekbe. Az eszköz mind klipszekkel (35 mm-es szimmetrikus DIN-sínre), mind csavarokkal (rögzítőkészlettel szilárd lapra) rögzíthető, így rugalmas telepítési lehetőségeket kínál. A maximális tápáram 1,8 A, a csatornánkénti áram 0,125 A, a kimenet közös maximális árama szintén 1,8 A. A tápellátási biztosítékon eső feszültség 0,3 V, a csatornánkénti maximális feszültségesés 0,1 V. A névleges szigetelési feszültség 2000 V, az IEC 60664-1 szabvány szerinti telepítési kategória II. A Modicon ABE7H16S43 fizikai méreteit tekintve 206 mm széles, 77 mm magas és 58 mm mély, nettó tömege 0,64 kg. Az eszköz számos tanúsítvánnyal rendelkezik, többek között DNV, CSA, UL, GL és EAC minősítésekkel. Az IP2X védettségi fokozat az IEC 60529 szerint biztosítja az alapvető védelmet. Az eszköz ellenáll a 750 °C-os izzóhuzalnak az IEC 60695-2-11 szabvány szerint, valamint 15 gn/11 ms ütésállósággal és 2 gn (f = 10... 150 Hz) rezgésállósággal rendelkezik. Elektrosztatikus kisülésekkel szemben 4 kV (érintkezés) és 8 kV (levegő) 3. szintű védelem jellemzi az IEC 61000-4-2 szerint, sugárzott terekkel szemben pedig 10 V/m (26 MHz... 1 GHz) 3. szintű védelem az IEC 61000-4-3 szerint. A gyors tranziensekkel szembeni ellenállás 2 kV 3. szint az IEC 61000-4-4 szerint.

Schneider Electric Modicon ABE7 - ABE7H16S43 műszaki adatok Fő jellemzők Termékcsalád: Modicon ABE7 Termék típusa: Passzív diszkrét I/O alaplap Alaplap típusa: Bemeneti alaplap Névleges tápfeszültség: 19... 30 V az IEC 61131-2 szerint Csatornák száma: 16 Sorkapcsok száma csatornánként: 2 Csatlakozások Csatlakozási típus: Csavaros sorkapcsok, támogatott kábelméretek:- 1 x 0,09... 1 x 1,5 mm2 (AWG 28... AWG 16) hajlékony, érvéghüvelyes- 1 x 0,14... 1 x 2,5 mm2 (AWG 26... AWG 12) tömör- 1 x 0,14... 1 x 2,5 mm2 (AWG 26... AWG 14) hajlékony, érvéghüvely nélkül- 2 x 0,09... 2 x 0,75 mm2 (AWG 28... AWG 20) hajlékony, érvéghüvelyes- 2 x 0,2... 2 x 2,5 mm2 (AWG 24... AWG 14) tömör Csatorna kiegészítő információ: 1 leválasztó kapcsoló csatornánként Kiegészítő adatok Tápfeszültség típusa: DC Vízszintes sorok száma: 1 Állapotjelző LED-ek: - 1 LED csatornánként (zöld) a csatorna állapotához- 1 LED csatornánként (piros) a kiolvadt biztosíték jelzéséhez- 1 LED (zöld) a tápellátás jelzéséhez Polaritás elosztás: 24 V Rövidzárlat elleni védelem: - 1 A belső biztosíték, 5 x 20 mm, gyors olvadású (PLC oldal)- 0,125 A biztosíték csatornánként, 5 x 20 mm, gyors olvadású (kimeneti áramkör) Csatlakozó típusa: HE-10 Tűk száma: 20 tű Rögzítés és méretek Rögzítési mód: - Klipszekkel (35 mm szimmetrikus DIN-sín)- Csavarokkal (szilárd lapra rögzítőkészlettel) Max imális tápáram: 1,8 A Csatornánkénti áram: 0,125 A Kimeneti közös maximális áram: 1,8 A Feszültségesés a tápellátási biztosítékon: 0,3 V Csatornánkénti maximális feszültségesés: 0,1 V Névleges szigetelési feszültség: 2000 V Telepítési kategória: II az IEC 60664-1 szerint Meghúzási nyomaték: 0,6 Nm lapos Ø 3,5 mm csavarhúzóval Szélessé g: 206 mm Magasság: 77 mm Mélység: 58 mm Nettó tömeg: 0,64 kg Környezeti paraméterek Terméktanúsítványok: DNV, CSA, UL, GL, EAC IP védettségi fokozat: IP2X az IEC 60529 szerint Izzóhuzallal szembeni ellenállás: 750 °C az IEC 60695-2-11 szerint Ütésállóság: < /strong> 15 gn 11 ms esetén az IEC 60068-2-27 szerint Rezgésállóság: 2 gn (f= 10... 150 Hz) az IEC 60068-2-6 szerint Elektrosztatikus kisülésekkel szembeni ellenállás: - 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint- 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26... 1000 MHz) 3. szint az IEC 61000-4-3 szerint Gyors tranziensekkel szembeni ellenállás: 2 kV 3. szint az IEC 61000-4-4 szerint Működési környezeti hőmérséklet: -5... 60 °C az IEC 61131-2 szerint Tárolási környezeti hőmérséklet: -40... 80 °C az IEC 61131-2 szerint Szennyezési fok: 2 az IEC 60664-1 szerint
