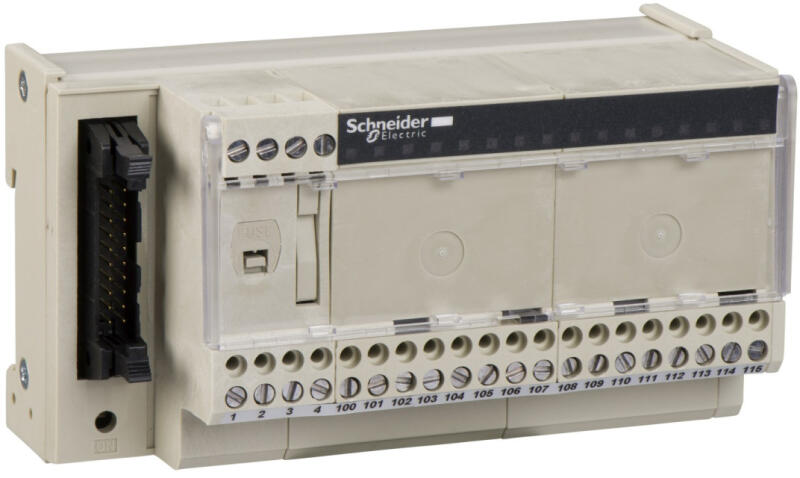

A Schneider Electric Modicon ABE7 sorozatú ABE7H16R11 típusú passzív diszkrét I/O aljzat egy rendkívül sokoldalú és megbízható ipari automatizálási komponens, amely tökéletes választás a komplex vezérlőrendszerek kiépítéséhez. Ez a 16 csatornás aljzat LED-es visszajelzéssel rendelkezik, amely biztosítja a csatornák állapotának könnyű ellenőrzését a rendszer működése közben. A termék 19-30 V közötti egyenfeszültséggel működik az IEC 61131-2 szabványnak megfelelően, így kompatibilis a legtöbb ipari környezetben használt tápegységgel. Minden egyes csatornához egy sorkapocs tartozik, ami megkönnyíti a bekötést és a karbantartást. A csatlakozók különféle vezeték-keresztmetszeteket támogatnak, amelyek között megtalálhatók mind a tömör, mind a hajlékony kábelek: 1 x 0,09... 1,5 mm2 (AWG 28... 16) hajlékony kábelvéggel, 1 x 0,14... 2,5 mm2 (AWG 26... 12) tömör, 1 x 0,14... 2,5 mm2 (AWG 26... 14) hajlékony kábelvég nélkül, 2 x 0,09... 0,75 mm2 (AWG 28... 20) hajlékony kábelvéggel, valamint 2 x 0,2... 2,5 mm2 (AWG 24... 14) tömör vezetékek. Az ABE7H16R11 kiegészítő jellemzői között szerepel az egyenfeszültségű tápellátás, egy vízszintes sor a kialakításban, valamint LED-es státuszjelzések – minden csatornához egy zöld LED tartozik a csatornaállapot jelzésére, illetve egy zöld LED a bekapcsolt állapot visszajelzésére. A termék nem rendelkezik polaritás-elosztással, azonban tartalmaz egy 2 amperes belső, gyors kioldású (5 x 20 mm) biztosítékot a PLC oldalon, amely védelmet nyújt rövidzárlat ellen. A csatlakozó típusa HE-10, 20 tűvel, amely iparági standard és széles körben kompatibilis különböző rendszerekkel. A rögzítés történhet kapcsokkal 35 mm-es szimmetrikus DIN-sínre, vagy csavarokkal szilárd lapra, rögzítőkészlet segítségével. Ez a rugalmasság lehetővé teszi a különböző telepítési környezetekhez való alkalmazkodást. A maximális tápáram 1,8 A, a csatornánkénti áram 0,5 A, a maximális áram kimenetenként szintén 1,8 A. A tápellátás biztosítékán a feszültségesés 0,3 V. A névleges szigetelési feszültség 2000 V, és a termék II-es telepítési kategóriának felel meg az IEC 60664-1 szabvány szerint. A csavarok meghúzási nyomatéka 0,6 Nm lapos, 3,5 mm átmérőjű csavarhúzóval. A szélessége 125 mm. A termék környezeti jellemzői is figyelemre méltóak. IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ellenáll az izzószálas vizsgálatnak 750 °C-ig az IEC 60695-2-11 szerint, 15 gn ütésállósággal bír 11 ms-ig az IEC 60068-2-27 szerint, valamint 2 gn rezgésállósággal rendelkezik (f=10-150 Hz) az IEC 60068-2-6 szerint. Az elektrosztatikus kisülésekkel szemben is védett: 4 kV (érintkezés) / 8 kV (levegő) 3-as szinten az IEC 61000-4-2 szerint. Sugárzott mezőkkel szemben 10 V/m (26-1000 MHz) ellenállással rendelkezik 3-as szinten az IEC 61000-4-3 szerint. Gyors tranziensekkel szemben 2 kV 3-as szinten védett az IEC 61000-4-4 szerint. A működési hőmérséklet-tartomány -5... 60 °C az IEC 61131-2 szerint, a tárolási hőmérséklet pedig -40... 80 °C az IEC 61131-2 szerint. A szennyezettségi fok 2 az IEC 60664-1 szerint.

Schneider Electric Modicon ABE7 - ABE7H16R11 műszaki adatok Fő jellemzők Termékcsalád: Modicon ABE7 Termék típusa: Passzív diszkrét I/O aljzat Aljzat típusa: I/O aljzat Névleges tápfeszültség [Us]: 19... 30 V az IEC 61131-2 szabványnak megfelelően Csatornák száma: 16 Csatornánkénti kapcsok száma: 1 Csatlakozások Csavaros csatlakozók, 1 x 0,09... 1 x 1,5 mm2 (AWG 28... AWG 16) hajlékony kábelvéggelCsavaros csatlakozók, 1 x 0,14... 1 x 2,5 mm2 (AWG 26... AWG 12) tömörCsavaros csatlakozók, 1 x 0,14... 1 x 2,5 mm2 (AWG 26... AWG 14) hajlékony kábelvég nélkülCsavaros csatlakozók, 2 x 0,09... 2 x 0,75 mm2 (AWG 28... AWG 20) hajlékony kábelvéggelCsavaros csatlakozók, 2 x 0,2... 2 x 2,5 mm2 (AWG 24... AWG 14) tömör Kiegészítő jellemzők Tápfeszültség típusa: DC Vízszintes sorok száma: 1 Állapotjelző LED: 1 LED csatornánként (zöld) csatornaállapot jelzésére, 1 LED (zöld) bekapcsolt állapot jelzésére Polaritás-elo sztás: Nincs Rövidzárlat elleni védelem: 2 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldalon) Csatlakozó típusa: HE-10 Tűk száma: 20 tű Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN-sín), Csavarokkal (szilárd lap rögzítőkészlettel) Max imális tápáram: 1,8 A Csatornánkénti áram: 0,5 A Maximális áram kimenetenként: 1,8 A Feszültségesés a tápellátás biztosítékán: 0,3 V Névleges szigetelési feszültség [Ui]: 2000 V Telepítési kategória: II az IEC 60664-1 szerint Meghúzási nyomaték: 0,6 N. m lapos Ø 3,5 mm csavarhúzóval Szélessé g: 125 mm Környezeti jellemzők Termék tanúsítványok: DNV, UL, GL, CSA, EAC IP védelmi fokozat: IP2X az IEC 60529 szerint Izzószálas ellenállás: 750 °C az IEC 60695-2-11 szerint Ütésállóság: < /strong> 15 gn 11 ms-ig az IEC 60068-2-27 szerint Rezgésállóság: 2 gn (f= 10... 150 Hz) az IEC 60068-2-6 szerint Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26... 1000 MHz) az IEC 61000-4-3 3-as szint szerint Gyors tranziensekkel szembeni ellenállás: 2 kV 3-as szint az IEC 61000-4-4 szerint Üzemi környezeti hőmérséklet: -5... 60 °C az IEC 61131-2 szerint Tárolási környezeti hőmérséklet: -40... 80 °C az IEC 61131-2 szerint Szennyezettségi fok: 2 az IEC 60664-1 szerint
