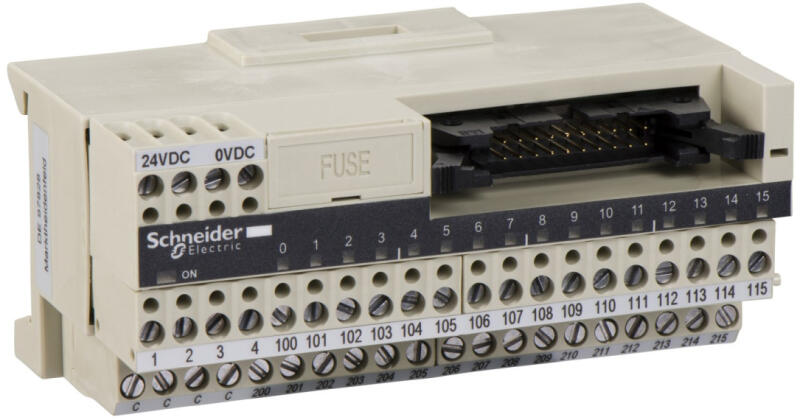

A Schneider Electric Modicon ABE7 sorozatba tartozó ABE7H16C21 egy passzív diszkrét I/O elosztóblokk (sub-base), amely kiválóan alkalmazható ipari automatizálási rendszerekben, különösen PLC-hez történő csatlakoztatásnál. Ez a miniatűr kivitelű eszköz 16 be- vagy kimeneti csatornát biztosít, csatornánként 2-2 sorkapoccsal, ami rendkívül sokoldalú felhasználást tesz lehetővé ipari környezetben. A termék 19-30 V DC tápfeszültséggel működik az IEC 61131-2 szabványnak megfelelően, ezáltal kompatibilis a legtöbb ipari környezetben használt rendszerrel. Különlegessége a kiváló jelzési rendszer: minden csatorna állapotát zöld LED jelzi, valamint egy további zöld LED mutatja a tápellátás meglétét. Ez a vizuális visszajelzés nagyban megkönnyíti a hibaelhárítást és a rendszer állapotának gyors felmérését. Az ABE7H16C21 változatos csatlakozási lehetőségeket kínál a különböző vezetékezési igényekhez. Csavaros sorkapcsai képesek fogadni 1 x 0,09... 1 x 1,5 mm2, rugalmas, érvéghüvelyes vezetékeket; 1 x 0,14... 1 x 2,5 mm2, tömör vezetékeket; 1 x 0,14... 1 x 2,5 mm2, rugalmas, érvéghüvely nélküli vezetékeket; 2 x 0,09... 2 x 0,75 mm2, rugalmas, érvéghüvelyes vezetékeket; valamint 2 x 0,2... 2 x 2,5 mm2, tömör vezetékeket. Ez a sokféle csatlakozási lehetőség biztosítja, hogy szinte bármilyen típusú vezetékezéssel integrálható a meglévő rendszerekbe. A sorkapcsok meghúzási nyomatéka 0,6 Nm, lapos Ø 3,5 mm csavarhúzóval. A polariáts elosztása rugalmasan kezelhető, 0 V vagy 24 V választható, ami tovább növeli az alkalmazhatóságát különböző rendszerekben. A biztonságot szolgálja a beépített 2 A-es belső gyorsolvadó biztosíték (5 x 20 mm), amely a PLC oldalán védi a rendszert. A maximális tápáram 1,8 A, csatornánként 0,5 A áram megengedett, a maximális áram kimenetenként 1,8 A. A tápellátás biztosítékának feszültségesése mindössze 0,3 V. A szerelés rendkívül egyszerű, két módon is lehetséges: vagy klipszes rögzítéssel 35 mm-es szimmetrikus DIN sínre, vagy csavaros rögzítéssel szilárd lapra (rögzítőkészlettel). Ezáltal könnyen integrálható szinte bármilyen vezérlőszekrénybe vagy ipari környezetbe. Az elosztóblokk IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint, ami alap érintésvédelmet biztosít. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük GL, DNV, CSA, UL és EAC minősítésekkel, így világszerte alkalmazható különböző előírások mellett. Kiváló ellenállósággal rendelkezik a zavaró környezeti hatásokkal szemben: elviseli a 15 gn, 11 ms-os ütéseket (IEC 60068-2-27), valamint a 2 gn (f= 10... 150 Hz) rezgéseket (IEC 60068-2-6). Az elektrosztatikus kisülésekkel szembeni védettsége 4 kV (érintkezés) és 8 kV (levegő), 3-as szint az IEC 61000-4-2 szerint. A sugárzott mezőkkel szemben 10 V/m (26... 1000 MHz) védettséggel rendelkezik az IEC 61000-4-3 3-as szintje szerint, és ellenáll a gyors tranzienseknek is 2 kV, 3-as szint az IEC 61000-4-4 szabványnak megfelelően. Az eszköz széles hőmérséklettartományban használható: üzemi hőmérséklet -5... 60 °C az IEC 61131-2 szerint, tárolási hőmérséklet -40... 80 °C az IEC 61131-2 szabvány szerint. A szennyezettségi fok 2 az IEC 60664-1 szerint, a névleges szigetelési feszültség pedig 2000 V, ami magas szintű védelmet biztosít az elektronikus komponenseknek. A telepítési kategória II az IEC 60664-1 szerint.

Schneider Electric Modicon ABE7 - ABE7H16C21 műszaki adatok Általános jellemzők Termékcsalád: Modicon ABE7 Terméktípus: Passzív diszkrét I/O elosztóblokk Elosztóblok k típus: Miniatűr elosztóblokk Névleges tápfeszültség: 19... 30 V az IEC 61131-2 szerint Csatornák száma: 16 Sorkapcsok száma csatornánként: 2 Csatlakozások Csavaros sorkapcsok, különböző vezetékméretekhez:- 1 x 0,09... 1 x 1,5 mm2, rugalmas érvéghüvelyes (AWG 28... AWG 16)- 1 x 0,14... 1 x 2,5 mm2, tömör (AWG 26... AWG 12)- 1 x 0,14... 1 x 2,5 mm2, rugalmas érvéghüvely nélküli (AWG 26... AWG 14)- 2 x 0,09... 2 x 0,75 mm2, rugalmas érvéghüvelyes (AWG 28... AWG 20)- 2 x 0,2... 2 x 2,5 mm2, tömör (AWG 24... AWG 14) Kiegészítő jellemzők Tápfeszültség típusa: DC Vízszintes sorok száma: 2 Állapotjelző LED: - 1 LED csatornánként (zöld) csatornaállapot jelzésére- 1 LED (zöld) bekapcsolt állapot jelzésére Polaritás elosztás: 0 V vagy 24 V Rövidzárlat védelem: 2 A belső biztosíték, 5 x 20 mm, gyors olvadású (PLC oldal) Rögzítési mód: - Klipsszel (35 mm szimmetrikus DIN sín)- Csavarokkal (szilárd lap rögzítőkészlettel) Max imális tápáram: 1,8 A Áram csatornánként: 0,5 A Maximális áram kimenetenként: 1,8 A Feszültségesés a tápellátási biztosítékon: 0,3 V Névleges szigetelési feszültség: 2000 V Telepítési kategória: II az IEC 60664-1 szerint Meghúzási nyomaték: 0,6 N. m lapos Ø 3,5 mm csavarhúzóval Környezeti jellemzők Terméktanúsítványok: GL, DNV, CSA, UL, EAC IP védettségi fokozat: IP2X az IEC 60529 szerint Izzóhuzalos vizsgálat ellenállás: 750 °C, kioltási idő
