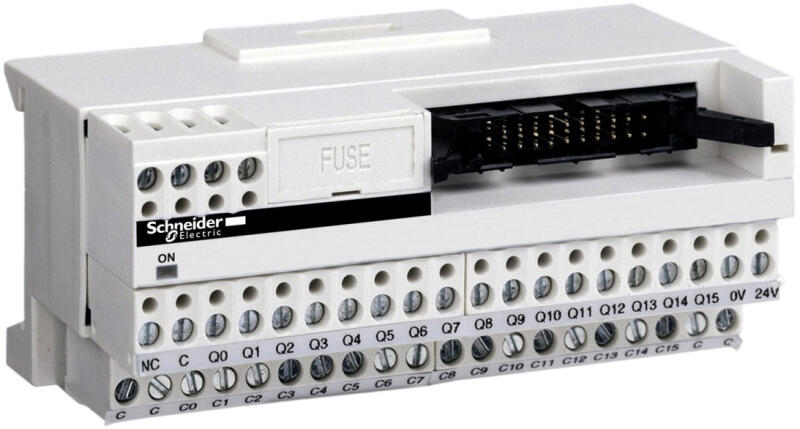

A Schneider Electric Modicon ABE7 termékcsaládból származó ABE7H16C10 egy univerzális, nagy teljesítményű passzív diszkrét I/O elosztóblokk, amely 16 bemenet vagy kimenet kezelésére alkalmas. Ez a miniatűr kivitelű alap-egység ideális választás ipari automatizálási rendszerekben, ahol korlátozott hely áll rendelkezésre, mégis nagy megbízhatóságra és fejlett funkcionalitásra van szükség. Az ABE7H16C10 passzív kapcsolóalap elsősorban PLC rendszerek bővítésére szolgál, a 19-30V egyenfeszültséggel működő berendezéssel kompatibilis (az IEC 61131-2 szabványnak megfelelően). A 16 csatornás kialakítás kiváló rugalmasságot biztosít, minden csatornához egy dedikált csatlakozókapocs tartozik. A csavaros csatlakozók többféle vezetéktípussal használhatók: 0,09-1,5 mm2 rugalmas (érvéghüvelyes), 0,14-2,5 mm2 tömör, 0,14-2,5 mm2 rugalmas (érvéghüvely nélkül), valamint párhuzamos bekötéssel 2 x 0,09-0,75 mm2 és 2 x 0,2-2,5 mm2 keresztmetszetű vezetékek is alkalmazhatók. Ez a változatosság lehetővé teszi, hogy különböző alkalmazási környezetekben rugalmasan használhasd a terméket. A biztonságos működést 2A-es beépített gyorsbiztosíték garantálja (PLC oldali védelem), amely hatékonyan védi a rendszert rövidzárlat esetén. A beépített zöld LED kijelző egyértelmű visszajelzést ad a tápellátás meglétéről, így az esetleges problémák gyorsan észlelhetők. Az egység maximális tápáramfelvétele 1,8A, az egyes csatornák áramterhelhetősége pedig 0,5A, ami a legtöbb ipari alkalmazáshoz teljesen elegendő. A kimeneti közös pontra maximálisan csatlakoztatható áram szintén 1,8A. A telepítés rendkívül egyszerű: az ABE7H16C10 kétféle módon is rögzíthető, választásod szerint 35 mm-es szimmetrikus DIN sínre pattintható, vagy csavarokkal közvetlenül a szerelőlapra is rögzíthető (a rögzítőkészlet mellékelve). A tápfeszültség biztosítékán fellépő feszültségesés mindössze 0,3V, ami minimális energiaveszteséget jelent. A 2000V-os szigetelési feszültség és az IP2X védettség (IEC 60529 szerint) garantálja a biztonságos üzemeltetést. Az egység csavarjainak meghúzási nyomatéka 0,6 Nm, lapos Ø 3,5 mm csavarhúzóval. Az ABE7H16C10 kiemelkedően ellenálló a környezeti hatásokkal szemben: 15 g gyorsulást is kibír 11 ms-ig tartó ütés esetén (IEC 60068-2-27 szerint), rezgésállósága 2 g a 10-150 Hz frekvenciatartományban (IEC 60068-2-6 szerint). Az elektrosztatikus kisülésekkel szemben 4 kV kontakt és 8 kV légköri kisülés esetén is védett (3. szint az IEC 61000-4-2 szerint). A sugárzott mezőkkel szemben 10 V/m (26 MHz - 1 GHz) ellenállással rendelkezik, és a gyors tranziensek ellen 2 kV-os védettséget nyújt. A -5 és +60 °C közötti működési hőmérséklet-tartomány és a -40 és +80 °C közötti tárolási hőmérséklet-tartomány szinte minden ipari környezetben lehetővé teszi a használatát. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a GL, DNV, CSA, UL és EAC minősítéseket.

Schneider Electric Modicon ABE7 - ABE7H16C10 műszaki adatok Főbb jellemzők Termékcsalád: Modicon ABE7 Termék típusa: Passzív diszkrét I/O elosztóblokk Elosztóblok k típusa: Miniatűr kivitel Névleges tápfeszültség [Us]: 19... 30 V (IEC 61131-2 szabványnak megfelelően) Csatornák száma: 16 Csatornánkénti csatlakozók száma: 1 Csatlakozási lehetőségek Csatlakozás típusa: Csavaros csatlakozók, a következő vezeték keresztmetszetekkel:- 1 x 0,09... 1 x 1,5 mm2, 0,09…1,5 mm2 (AWG 28... AWG 16) rugalmas, érvéghüvellyel- 1 x 0,14... 1 x 2,5 mm2, 0,14…2,5 mm2 (AWG 26... AWG 12) tömör- 1 x 0,14... 1 x 2,5 mm2, 0,14…2,5 mm2 (AWG 26... AWG 14) rugalmas, érvéghüvely nélkül- 2 x 0,09... 2 x 0,75 mm2, 0,09…0,75 mm2 (AWG 28... AWG 20) rugalmas, érvéghüvellyel- 2 x 0,2... 2 x 2,5 mm2, 0,2…2,5 mm2 (AWG 24... AWG 14) tömör Kiegészítő jellemzők Tápfeszültség típusa: DC Vízszintes sorok száma: 1 Állapotjelző LED: 1 LED (zöld) bekapcsolt állapot jelzésére Polaritás elosztás: Nincs Rövidzárvédelem: < /strong> 2 A belső biztosíték, 5 x 20 mm, gyors olvadású (PLC oldalon) Rögzítési mód: Bepattintható (35 mm-es szimmetrikus DIN sínre) vagy csavarokkal (szilárd lemezre rögzítőkészlettel) Max imális tápáram: 1,8 A Csatornánkénti áram: 0,5 A Kimeneti közös pontra maximális áram: 1,8 A Feszültségesés a tápellátás biztosítékán: 0,3 V Névleges szigetelési feszültség [Ui]: 2000 V Telepítési kategória: II az IEC 60664-1 szerint Meghúzási nyomaték: 0,6 N. m lapos Ø 3,5 mm csavarhúzóval Környezeti jellemzők Termék tanúsítványok: GL, DNV, CSA, UL, EAC IP védelmi fokozat: IP2X az IEC 60529 szerint Izzóhuzalos vizsgálat ellenállása: 750 °C, kioltási idő
