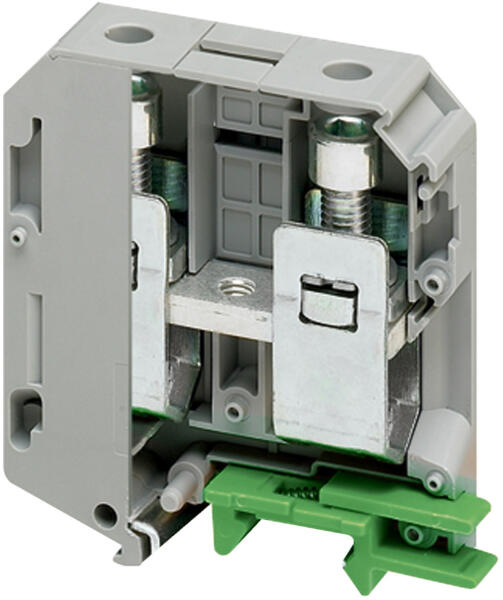

Schneider Electric Linergy TR terminals blocks - NSYTRV702 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 20, 3 mm 70 mm2 192A - es (NSYTRV702)

  Schneider Electric Linergy TR terminals blocks - NSYTRV702 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 20, 3 mm 70 mm2 192A - es (NSYTRV702)

Schneider Electric Linergy TR terminals blocks - NSYTRV702 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 20, 3 mm 70 mm2 192A - es (NSYTRV702)

10 282 Ft
Írjon véleményt!

Ajánlataink a termékre



(33779 vélemény)Bolt infó

Schneider Electric Linergy TR terminals blocks - NSYTRV702 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 20, 3 mm 70 mm2 192A - es (NSYTRV702)

Ha a legjobb árat keresed, irány a Lumenet!

10 282 Ft
+ 990 Ft szállítási díj
Szállítás: max 1 hét
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 181 mm
Szélesség méret 115 mm
Magasság méret 92 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

A Schneider Electric Linergy TR termékcsalád NSYTRV702 típusú sorkapocs egy rendkívül megbízható és sokoldalú egyszintes átkötőkapocs, amely kifejezetten nagyobb áramterhelésű alkalmazásokhoz lett kifejlesztve. Ez a 70 mm2 keresztmetszetű, szürke színű sorkapocs 10 darabos kiszerelésben érhető el, és tökéletes választás ipari villamos rendszerek, kapcsolószekrények és elosztódobozok hatékony és biztonságos kábelcsatlakoztatásához. A Linergy TR sorozatú NSYTRV702 sorkapocs műszaki jellemzői lenyűgözőek: 192 A névleges áramterhelhetőséget kínál az EN/IEC 60947-7-1, CSA és UL szabványok szerint, valamint 1000 V névleges üzemi feszültséget (EN/IEC 60947-7-1 és CSA szerinti), illetve 600 V-ot UL szerint. A termék oldalirányú csatlakozást biztosít, és 2 csatlakozási ponttal rendelkezik, amelyek fel- és lemenő irányban is M8-as csavarral vannak ellátva. A sorozat előnyeként említhető a clip-on rögzítési mód, ami gyors és egyszerű szerelést tesz lehetővé. A kapocs különböző kábelkeresztmetszetekkel kompatibilis: 25-70 mm2 közötti tömör kábelekkel (kábelvéggel vagy anélkül), 25-70 mm2 közötti flexibilis kábelekkel kábelvéggel, valamint 16-95 mm2 közötti flexibilis kábelekkel kábelvég nélkül. A csavarok meghúzási nyomatéka 8-10 Nm között ajánlott, a vezeték csupaszolási hossza pedig 24 mm. A kapocs csatlakoztatásához és bontásához egyaránt csavarhúzó szükséges. Fizikai méreteit tekintve 70,5 mm hosszú, 20,3 mm széles és 87,5 mm magas. Anyagát tekintve a Linergy TR sorkapocs poliamid 6/6 szigetelő házzal, réz ötvözetből készült csatlakozóval és csavarral, réz ötvözetű átkötő elemmel, valamint króm-nikkel acél rugóval rendelkezik. Kiemelkedő villamos tulajdonságai között szerepel a 0,01 dielektromos veszteség 1 MHz-en (IEC 60250 és VDE 0303-T4 szerint), 3,7 dielektromos állandó 1 MHz-en, valamint 10000 M. m fajlagos ellenállás és 1000 G felületi ellenállás (IEC 60093 és VDE 0303-T30 szabványoknak megfelelően). Kúszóáram-állósága 500 CTI (> 400 kB) az IEC 60093 és VDE 0303-T30 szerint, lángállósága pedig V0, 0,8 mm vastagság mellett az UL 94 szabványnak megfelelően. A Schneider Electric Linergy TR sorkapocs széleskörű rendszerekkel kompatibilis, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS és TeSys termékcsaládokat, valamint a Spacial tokozatokat. Nemzetközi tanúsítványokkal rendelkezik, köztük DNV, CSA, UL, VDE és GL minősítésekkel. Kiváló hőállósága révén -40°C és +130°C közötti környezeti hőmérsékleti tartományban üzemeltethető az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően. A termék diektromos szilárdsága 1000 V az IEC 60243-1 szerint, ami tovább növeli a biztonságos alkalmazás lehetőségeit a különböző ipari környezetekben.

Schneider Electric Linergy TR terminals blocks - NSYTRV702 - Csavaros egyszintes átkötőkapocs műszaki adatok Fő jellemzők Termékcsalád: Linergy Terméknév: Linergy TR Termék típusa: Sorkapocs Termék rövid neve: TRV Kiegészítő/alkatré sz kategória: Csatlakozási kiegészítő Sorkapocs típusa: Átkötő Sorkapocs szintje: 1 Szerelési mód: Clip-on Névleges keresztmetszet: 70 mm2 Hosszúság: 70,5 mm Szín: Szürke Mennyiség készletenként: 10 darabos készlet Kiegészítő információk Szélesség: 20,3 mm Magasság: 87,5 mm Csatlakozások - kapcsok: 1 x csavaros kapocs: felmenő (M8), 1 x csavaros kapocs: lemenő (M8) Csatlakozások száma: 2 Csatlakozási pozíció: Oldalirányú Mérési bemenetek száma: 1 Kábel keresztmetszet: 25... 70 mm2, tömör kábel kábelvéggel, 25... 70 mm2, tömör kábel kábelvég nélkül, 25... 70 mm2, flexibilis kábel kábelvéggel, 16... 95 mm2, flexibilis kábel kábelvég nélkül Meghúzási nyomaték: 8... 10 N. m Vezeték csupaszolási hossza: 24 mm Szerszám típusa: Csatlakoztatás: csavarhúzó, Bontás: csavarhúzó [Ue] névleges üzemi feszültség: 1000 V az EN/IEC 60947-7-1 szerint, 1000 V CSA, 600 V UL [In] névleges áram: 192 A az EN/IEC 60947-7-1 szerint, 192 A CSA, 192 A UL Anyagok Anyag: Poliamid 6/6: szigetelő ház, Réz ötvözet: csatlakozó és csavar, Réz ötvözet: átkötő elem, Króm-nikkel acél: rugó Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint, 0,01 1 MHz-en a VDE 0303-T4 szerint Dielektromos állandó: 3,7 1 MHz-en Fajlagos ellenállás: 10000 M. m az IEC 60093 szerint, 10000 M. m a VDE 0303-T30 szerint Felületi ellenállás: 1000 G az IEC 60093 szerint, 1000 G a VDE 0303-T30 szerint Kúszóáram-áll ság: 500 CTI (> 400 kB) az IEC 60093 szerint, 500 CTI (> 400 kB) a VDE 0303-T30 szerint Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint Nettó tömeg: 195 g Kompatibilitás Termékcsalád kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys Termék kompatibilitás: Spacial tokozatok Környezet Termék tanúsítványok: DNV, CSA, UL, VDE, GL Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint Környezeti levegő hőmérséklete működés közben: -40... 130 °C az IEC 60216-1 szerint, -40... 130 °C a VDE 0304-T21 szerint
