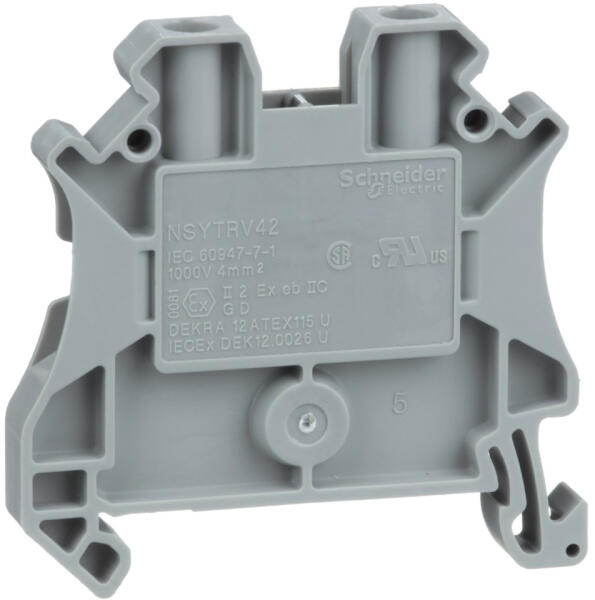

A Schneider Electric NSYTRV42 (Linergy TR) termékcsaládba tartozó sorkapocs egy professzionális, megbízható csatlakozási megoldás ipari és kereskedelmi villamos rendszerekhez. Ez a szürke színű, átvezető (passthrough) típusú sorkapocs kiváló minőségű anyagokból készül, és különösen alkalmas kapcsolószekrényekben, elosztódobozokban történő vezeték-összekötésekhez. A Linergy TR sorkapocs 4 mm2 névleges keresztmetszettel rendelkezik, amely lehetővé teszi különböző méretű vezetékek biztonságos csatlakoztatását. A kapocs két ponton biztosít csatlakozást (1 db csavaros csatlakozó fent és 1 db csavaros csatlakozó lent), M3-as csavarokkal rögzíthető. Vezetékek széles választékával kompatibilis: használható 0,14-6 mm2 tömör kábellel (érvéghüvellyel), 0,2-4 mm2 rugalmas kábellel (érvéghüvellyel), valamint 0,2-6 mm2 tömör vagy rugalmas kábellel érvéghüvely nélkül. A kábelcsupaszítási hossz 9 mm, a javasolt meghúzási nyomaték pedig 0,6-0,8 Nm. A Schneider Electric NSYTRV42 sorkapocs 1000 V névleges üzemi feszültséggel (conforming to EN/IEC 60947-7-1) és 32 A névleges áramerősséggel rendelkezik, míg az UL és CSA szabványok szerint 600 V névleges feszültségre és 30 A névleges áramerősségre van hitelesítve. A termék konstrukciója clip-on rögzítési módot biztosít, ami megkönnyíti a gyors és egyszerű telepítést. A 47,7 mm hosszú, 6,2 mm széles és 47,5 mm magas kompakt kialakítás ideális helytakarékos alkalmazásokhoz. Anyagösszetételét tekintve a sorkapocs szigetelő háza poliamid 6/6-ból, csatlakozója és csavarja rézötvözetből, közösítő eleme szintén rézötvözetből, míg rugója króm-nikkel acélból készült. Kiváló dielektromos tulajdonságokkal rendelkezik: dielektromos vesztesége 0,01 1 MHz-en (az IEC 60250 és VDE 0303-T4 szabványoknak megfelelően), dielektromos állandója 3,7 1 MHz-en. Rendkívül magas, 10000 M. m fajlagos ellenállása és 1000 G felületi ellenállása van. A termék lángálló tulajdonságokkal rendelkezik (V0, 0,8 mm vastagság mellett, az UL 94 szabvány szerint). A Schneider Electric NSYTRV42 sorkapocs széleskörű kompatibilitást kínál a Schneider Electric termékeivel, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys termékcsaládokat és a Spacial készülékszekrényeket. A termék többféle tanúsítvánnyal rendelkezik, például VDE, GL, CSA és DNV, ami biztosítja a nemzetközi szabványoknak való megfelelést. Rendkívül széles, -40 és +130 °C közötti működési hőmérséklet-tartományban használható (az IEC 60216-1 és a VDE 0304-T21 szabványoknak megfelelően), ami különösen alkalmassá teszi szélsőséges környezetben való alkalmazásokhoz.

Schneider Electric Linergy TR terminals blocks - NSYTRV42 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 6,2 mm 4 mm2 32A - es műszaki adatok Általános információk Termékcsalád: Linergy Termék neve: Linergy TR Eszköz rövid neve: TRV Termék vagy komponens típusa: Sorkapocs Sorkapocs típusa: Átvezető (passthrough) Sorkapocs szint: 1 Szín: Szürke Mennyiség készletenként: 50 darab Méretek és szerelés Rögzítési mód: Clip-on Névleges keresztmetszet: 4 mm2 Hossz: 47,7 mm Szélesség: 6,2 mm Magasság: 47,5 mm Csatlakozások Csatlakozók - terminálok: 1 x csavaros terminál: felső (M3), 1 x csavaros terminál: alsó (M3) Csatlakozások száma: 2 Csatlakozási pozíció: Oldalirányú Mérési bemenetek száma: 2 Kábel keresztmetszet: 0,14... 6 mm2, tömör kábel érvéghüvellyel, 0,2... 4 mm2, rugalmas kábel érvéghüvellyel, 0,2... 6 mm2, tömör kábel érvéghüvely nélkül, 0,2... 6 mm2, rugalmas kábel érvéghüvely nélkül Meghúzási nyomaték: 0,6... 0,8 N. m Vezeték csupaszítási hossz: 9 mm Szerszám típusa: Csatlakoztatás: csavarhúzó, Szétcsatlakoztatás: csavarhúzó Elektromos jellemzők Névleges üzemi feszültség [Ue]: 1000 V az EN/IEC 60947-7-1 szerint, 600 V CSA, 600 V UL Névleges áram [In]: 32 A az EN/IEC 60947-7-1 szerint, 30 A CSA, 30 A UL Anyag Anyagösszetétel: Poliamid 6/6: szigetelő ház, Rézötvözet: csatlakozó és csavar, Rézötvözet: közösítő elem, Króm-nikkel acél: rugó Környezeti jellemzők Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint, 0,01 1 MHz-en a VDE 0303-T4 szerint Dielektromos állandó: 3,7 1 MHz-en Fajlagos ellenállás: 10000 M. m az IEC 60093 szerint, 10000 M. m a VDE 0303-T30 szerint Felületi ellenállás: 1000 G az IEC 60093 szerint, 1000 G a VDE 0303-T30 szerint Kúszóáram-áll ság: 500 CTI (> 400 kB) az IEC 60093 szerint, 500 CTI (> 400 kB) a VDE 0303-T30 szerint Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint Nettó tömeg: 9,4 g Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint Környezeti működési hőmérséklet: -40... 130 °C az IEC 60216-1 szerint, -40... 130 °C a VDE 0304-T21 szerint Terméktanúsítványok VDE, GL, CSA, DNV Termékkompatibilitás Termékcsalád-kompatibilitá s: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys Termékkompatibilit s: Spacial készülékszekrények
