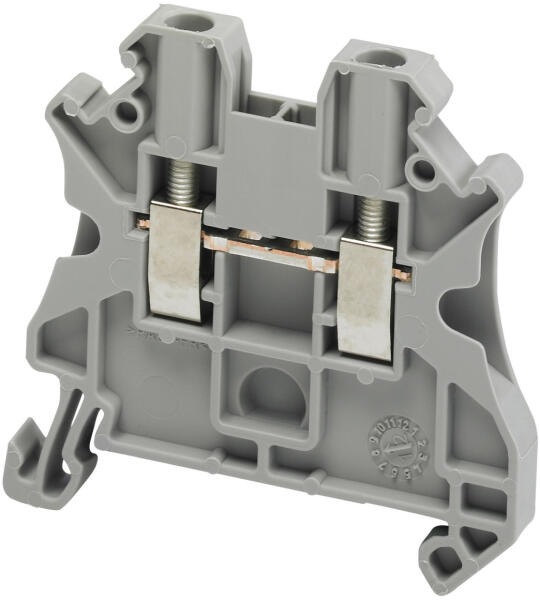

Schneider Electric Linergy TR terminals blocks - NSYTRV22 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 5, 2 mm 2, 5 mm2 24A - es (NSYTRV22)

  Schneider Electric Linergy TR terminals blocks - NSYTRV22 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 5, 2 mm 2, 5 mm2 24A - es (NSYTRV22)

Schneider Electric Linergy TR terminals blocks - NSYTRV22 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 5, 2 mm 2, 5 mm2 24A - es (NSYTRV22)

254 Ft
Írjon véleményt!

Ajánlataink a termékre



(33587 vélemény)Árukereső.hu Megbízható BoltBolt infó

Schneider Electric Linergy TR terminals blocks - NSYTRV22 - Csavaros egyszintes átkötőkapocs 1x1 csatlakozás 5, 2 mm 2, 5 mm2 24A - es (NSYTRV22)

Ha a legjobb árat keresed, irány a Lumenet!

254 Ft
+ 1 990 Ft szállítási díj
Raktáron
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 48 mm
Szélesség méret 48 mm
Magasság méret 6.999999999999989 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

A Schneider Electric Linergy TR szériába tartozó NSYTRV22 csavaros egyszintes átkötőkapocs egy kompakt és megbízható elektromos csatlakozási megoldás, amely széles körben alkalmazható ipari és lakossági kapcsolószekrényekben egyaránt. Ez a szürke színű, 2,5 mm2 névleges keresztmetszetű átmenő sorkapocs kiváló választás különböző elektromos rendszerek vezetékeinek biztonságos és hatékony csatlakoztatására. A NSYTRV22 termék kiváló minőségű anyagokból készül: a szigetelő ház poliamid 6/6 anyagból, míg a csatlakozó, a csavar és az átkötő link réz ötvözetből, a rugó pedig króm-nikkel acélból. A clip-on rögzítési módnak köszönhetően gyorsan és egyszerűen telepíthető szabványos DIN-sínekre. A sorkapocs 2 ponton csatlakoztatható, oldalirányú elrendezéssel, ami rugalmas vezetékelrendezést tesz lehetővé. A csavaros csatlakozási technológiának köszönhetően biztonsággal használható különböző vezetékkeresztmetszetekhez: 0,14-4 mm2 tömör kábellel, illetve 0,14-4 mm2 rugalmas kábellel, vezetékvég-hüvellyel vagy anélkül. A 9 mm-es vezeték csupaszolási hossz és a 0,5-0,6 Nm meghúzási nyomaték biztosítja a megfelelő csatlakozást. A Linergy TR sorkapocs kimagasló elektromos jellemzőkkel rendelkezik. Névleges üzemi feszültsége 1000 V az EN/IEC 60947-7-1 szerint, 600 V CSA és UL szabványok szerint. Névleges áramterhelhetősége 24 A az EN/IEC 60947-7-1, illetve 20 A az UL és CSA szerint. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között VDE, UL, DNV, CSA és GL. A termék dielektromos szilárdsága 1000 V az IEC 60243-1 szerint, és széles üzemi hőmérsékleti tartománnyal (-40... 130 °C) rendelkezik az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően, ami extrém környezetben is megbízható működést biztosít. A lángtaszító tulajdonsága V0, 0,8 mm vastagságnál, az UL 94 szabvány szerint. A NSYTRV22 sorkapocs kompatibilis számos Schneider Electric termékcsaláddal, többek között: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys, Thalassa TBP, Thalassa, valamint Spacial házakkal is. Ez a sokoldalúság teszi kiváló választássá bármilyen ipari vagy kereskedelmi elektromos rendszerhez, ahol megbízható, biztonságos és szabványoknak megfelelő csatlakozási pontra van szükség a villamos hálózat kialakításához.

Schneider Electric Linergy TR terminals blocks - NSYTRV22 - Csavaros egyszintes átkötőkapocs műszaki adatok Általános jellemzők Termékcsalád: Linergy Terméknév: Linergy TR Eszköz rövid neve: TRV Termék vagy alkatrész típusa: Sorkapocs Kiegészítő/k lön rész kategória: Csatlakozási kiegészítő Sorkapocs típusa: Átmenő Sorkapocs szintje: 1 Szerelési mód: Clip-on Névleges keresztmetszet: 2,5 mm2 Hosszúság: 47,7 mm Szín: Szürke Mennyiség készletenként: 50 darabos szett Kiegészítő információk Szélesség: 5,2 mm Magasság: 47,5 mm Csatlakozások - kapcsok: 1 x csavaros kapocs: felmenő (M3)
1 x csavaros kapocs: lemenő (M3) Csatlakozások száma: 2 Csatlakozási pozíció: Oldalirányú Mérési bemenetek száma: 2 Kábel keresztmetszet: 0,14... 4 mm2, tömör kábel kábelvéggel
0,2... 2,5 mm2, rugalmas kábel kábelvéggel
0,14... 4 mm2, tömör kábel kábelvég nélkül
0,14... 4 mm2, rugalmas kábel kábelvég nélkül Meghúzási nyomaték: 0,5... 0,6 N. m Vezeték csupaszolási hossz: 9 mm Szerszám típus: Csatlakoztatás: csavarhúzó
Lecsatlakoztatás: csavarhúzó [Ue] névleges üzemi feszültség: 1000 V az EN/IEC 60947-7-1 szerint
600 V CSA
600 V UL [In] névleges áram: 24 A az EN/IEC 60947-7-1 szerint
20 A UL
20 A CSA Anyagok Anyag: Poliamid 6/6: szigetelő ház
Réz ötvözet: csatlakozó és csavar
Réz ötvözet: átkötő link
Króm-nikkel acél: rugó Elektromos jellemzők Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint
0,01 1 MHz-en a VDE 0303-T4 szerint Dielektromos állandó: 3,7 1 MHz-en Fajlagos ellenállás: 10000 M. m az IEC 60093 szerint
10000 M. m a VDE 0303-T30 szerint Felületi ellenállás: 1000 G az IEC 60093 szerint
1000 G a VDE 0303-T30 szerint Kúszóáram-ellen állás: 500 CTI (> 400 kB) az IEC 60093 szerint
500 CTI (> 400 kB) a VDE 0303-T30 szerint Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint Nettó tömeg: 8,2 g Kompatibilitás Termékcsalád-kompatibilitá s: PrismaSeT G
PrismaSeT P
PrismaSet HD
PrismaSeT Pack 250
PanelSeT
Mureva
PrismaSeT XS
TeSys
Thalassa Thalassa TBP
Thalassa Termék-kompa tibilitás: Spacial szekrények Környezeti adatok Termék tanúsítványok: VDE
UL
DNV
CSA
GL Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint Környezeti levegő hőmérséklet üzemeléshez: -40... 130 °C az IEC 60216-1 szerint
-40... 130 °C a VDE 0304-T21 szerint
