Főoldal > Építkezés, felújítás > Sorkapocs > Schneider Electric Sorkapocs > Schneider Electric Linergy TR terminals blocks - NSYTRR23 - Rugós egyszintes átkötőkapocs 1x2 csatlakozás 5, 2 mm 2, 5 mm2 24A - es (NSYTRR23)

Schneider Electric Linergy TR terminals blocks - NSYTRR23 - Rugós egyszintes átkötőkapocs 1x2 csatlakozás 5, 2 mm 2, 5 mm2 24A - es (NSYTRR23)

  Schneider Electric Linergy TR terminals blocks - NSYTRR23 - Rugós egyszintes átkötőkapocs 1x2 csatlakozás 5, 2 mm 2, 5 mm2 24A - es (NSYTRR23)

Schneider Electric Linergy TR terminals blocks - NSYTRR23 - Rugós egyszintes átkötőkapocs 1x2 csatlakozás 5, 2 mm 2, 5 mm2 24A - es (NSYTRR23)

380 Ft
Írjon véleményt!

Ajánlataink a termékre



(33606 vélemény)Árukereső.hu Megbízható BoltBolt infó

Schneider Electric Linergy TR terminals blocks - NSYTRR23 - Rugós egyszintes átkötőkapocs 1x2 csatlakozás 5, 2 mm 2, 5 mm2 24A - es (NSYTRR23)

Ha a legjobb árat keresed, irány a Lumenet!

380 Ft
+ 1 990 Ft szállítási díj
Szállítás: max 1 hét
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 12.9 mm
Szélesség méret 270 mm
Magasság méret 50 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

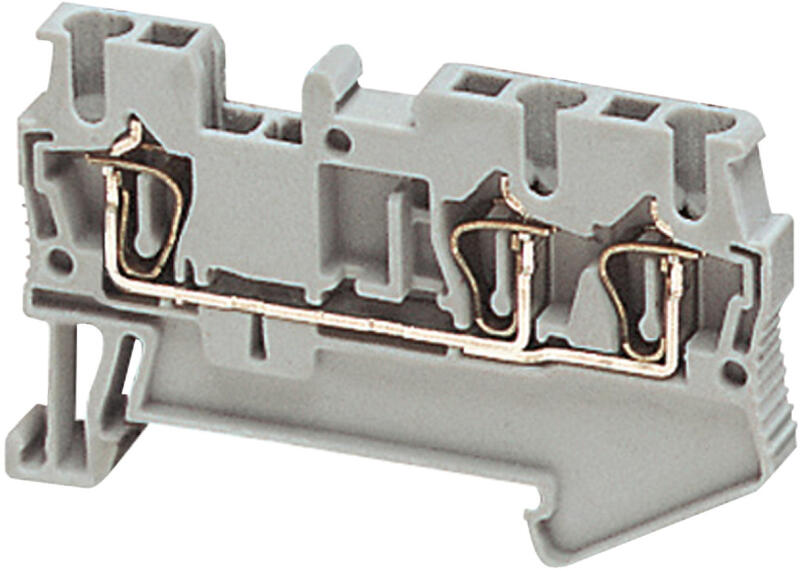

A Schneider Electric Linergy TR termináltömb családjának NSYTRR23 típusú rugós átkötőkapcsai professzionális elektromos csatlakoztatási megoldást kínálnak ipari és kereskedelmi alkalmazásokhoz. Ezek a szürke színű, 2,5 mm2 névleges keresztmetszetű sorkapcsok az elektromos elosztószekrények, vezérlőpanelek és egyéb rendszerek hatékony kábelezését teszik lehetővé a gyors és megbízható szerelési technológiának köszönhetően. A Linergy TR NSYTRR23 rugós sorkapcsok három csatlakozási ponttal rendelkeznek: egy felfelé és kettő lefelé irányuló spring terminálos kialakítással, ami megkönnyíti a különböző kábelek elosztását és átvezetését. A kapcsok clip-on (bepattintós) rögzítési módja gyors és szerszámmentes telepítést biztosít a szabványos DIN-sínekre. A kompakt, 60,5 mm hosszú, 5,2 mm széles és 36,5 mm magas kialakítás minimális helyet foglal a szekrényben, így ideális sűrű kábelezési környezetben is. Az NSYTRR23 kapcsok kiváló elektromos tulajdonságokkal rendelkeznek: a 24A névleges áramterhelhetőség (EN/IEC 60947-7-1 szerint) és a 800V üzemi feszültség (EN/IEC szerint), valamint az UL és CSA tanúsítványok szerint 20A és 600V értékek biztosítják a megbízható működést különböző szabványok alatt is. A termék rugalmas kábelezési lehetőségeket biztosít, támogatva a 0,08-4 mm2 keresztmetszetű tömör és 0,08-2,5 mm2 rugalmas vezetékeket, kábelvéggel vagy anélkül. A vezeték blankolási hossza 10 mm, a csatlakoztatáshoz és szétválasztáshoz lapos csavarhúzó szükséges. A Linergy TR NSYTRR23 kapocs magas minőségű anyagokból készül: a szigetelő ház poliamid 6/6-ból, a csatlakozó és csavar rézötvözetből, a összekötő elem szintén rézötvözetből, míg a rugó króm-nikkel acélból. Kiváló elektromos tulajdonságokkal rendelkezik, mint például a 0,01 dielektromos veszteség 1 MHz-en (IEC 60250 szerint), 3,7 dielektromos állandó 1 MHz-en, és 10000 M. m fajlagos ellenállás (IEC 60093 szerint). A sorkapcsok széles hőmérsékleti tartományban (-40°C és +130°C között) használhatók, és V0 lángállósági besorolással rendelkeznek az UL 94 szabvány szerint. Kompatibilisek a Schneider Electric különböző termékcsaládjaival, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys sorozatokat és a Spacial szekrényeket is.

Schneider Electric Linergy TR terminals blocks - NSYTRR23 - Rugós egyszintes átkötőkapocs 1x2 csatlakozás 5,2 mm 2,5 mm2 24A - es műszaki adatok Alapadatok Termékcsalád: Linergy Terméknév: Linergy TR Terméktípus: Sorkapocs Rövid név: TRR Tartozék kategória: Csatlakozási tartozék Sorkapocs típus: Átmenő Sorkapocs szint: 1 Rögzítési mód: Bepattintható Névleges keresztmetszet: 2,5 mm2 Hossz: 60,5 mm Szín: Szürke Mennyiség készletenként: 50 darab Kiegészítő adatok Szélesség: 5,2 mm Magasság: 36,5 mm Csatlakozások: 1 x rugós kapocs: felfelé, 2 x rugós kapocs: lefelé Csatlakozások száma: 3 Csatlakozás pozíciója: Felül Mérőbemenetek száma: 2 Kábel keresztmetszet: 0,08…2,5 mm2, rugalmas kábelvég nélkül, 0,08…4 mm2, tömör kábelvéggel, 0,2…2,5 mm2, rugalmas kábelvéggel, 0,08…4 mm2, tömör kábelvég nélkül Vezeték blankolási hossz: 10 mm Szerszám típus: Csatlakoztatás: lapos csavarhúzó, Leválasztás: lapos csavarhúzó Névleges üzemi feszültség: 600 V CSA, 800 V EN/IEC 60947-7-1 szerint, 600 V UL Névleges áram: 20 A CSA, 20 A UL, 24 A EN/IEC 60947-7-1 szerint Anyag Anyagösszetétel: Poliamid 6/6: szigetelő ház, Rézötvözet: csatlakozó és csavar, Rézötvözet: összekötő elem, Króm-nikkel acél: rugó Elektromos tulajdonságok Dielektromos veszteség: 0,01 1 MHz-en IEC 60250 szerint, 0,01 1 MHz-en VDE 0303-T4 szerint Dielektromos állandó: 3,7 1 MHz-en Fajlagos ellenállás: 10000 M. m IEC 60093 szerint, 10000 M. m VDE 0303-T30 szerint Felületi ellenállás: 1000 G IEC 60093 szerint, 1000 G VDE 0303-T30 szerint Kúszóáram-áll ság: 500 CTI (> 400 kB) IEC 60093 szerint, 500 CTI (> 400 kB) VDE 0303-T30 szerint Lángállóság: V0, vastagság 0,8 mm UL 94 szerint Dielektromos szilárdság: 1000 V IEC 60243-1 szerint Környezeti adatok Üzemi környezeti hőmérséklet: -40…130 °C IEC 60216-1 szerint, -40…130 °C VDE 0304-T21 szerint Termék kompatibilitás PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys, Spacial szekrények Tanúsítványok CSA, GL, VDE, DNV
