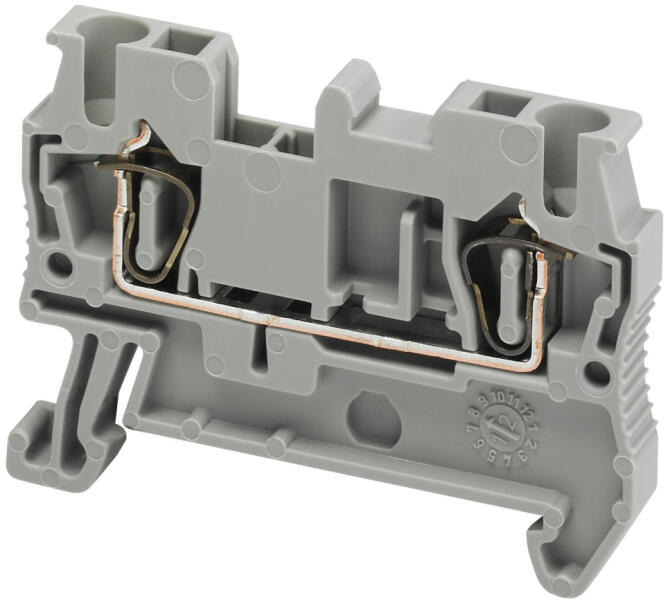

A Schneider Electric Linergy TR NSYTRR22 terminál blokk egy professzionális sorkapocs, amely ideális megoldást nyújt ipari és kereskedelmi villamos elosztószekrényekben, kapcsolószekrényekben történő vezetékcsatlakoztatáshoz. Ez a szürke színű, rugós csatlakoztatású sorkapocs-típus 2,5 mm2 névleges keresztmetszettel rendelkezik, és átmenő (passthrough) kialakítású, amely egyszerű, megbízható vezetékezést tesz lehetővé. A NSYTRR22 típusú terminál blokk a Linergy TR termékcsaládba tartozik, és pattintható (clip-on) rögzítési módjának köszönhetően gyorsan és könnyedén szerelhető a DIN sínekre. A termék két csatlakozási ponttal rendelkezik - egy rugós csatlakozó felfelé és egy lefelé irányban - így biztosítva az áramkör megfelelő továbbvezetését. A rugós csatlakozási technológia karbantartásmentes, rezgésálló kapcsolatot biztosít, amely különösen előnyös olyan környezetben, ahol gyakori rezgések vagy hőmérsékletingadozások fordulnak elő. A Linergy TR NSYTRR22 terminál blokk rugalmas vezetékcsatlakoztatási lehetőségeket kínál: használható 0,08-2,5 mm2 keresztmetszetű hajlékony vezetékekkel érvéghüvely nélkül, 0,08-4 mm2 keresztmetszetű tömör vezetékekkel érvéghüvellyel, 0,2-2,5 mm2 keresztmetszetű hajlékony vezetékekkel érvéghüvellyel, valamint 0,08-4 mm2 keresztmetszetű tömör vezetékekkel érvéghüvely nélkül is. A vezetékek csatlakoztatásához és bontásához lapos csavarhúzó szükséges, a vezetékek csupaszolási hossza pedig 10 mm. A Schneider Electric Linergy TR terminál blokk kompakt méretekkel rendelkezik: 48,5 mm hosszú, 5,2 mm széles és 36,5 mm magas, így helytakarékos megoldást jelent a kapcsolószekrényekben. A NSYTRR22 sorkapocs kiemelkedő elektromos teljesítményt nyújt: 800 V névleges üzemi feszültséggel rendelkezik az EN/IEC 60947-7-1 szabvány szerint (UL és CSA minősítés szerint 600 V), valamint 24 A névleges áramerősséggel az EN/IEC 60947-7-1 szabvány szerint (UL és CSA minősítés szerint 20 A). A termék kiváló minőségű anyagokból készül: a szigetelő ház poliamid 6/6-ból, a csatlakozók és csavarok rézötvözetből, az átkötő elem szintén rézötvözetből, míg a rugó króm-nikkel acélból. Ezek az anyagok biztosítják a termék hosszú élettartamát és megbízható működését. A sorkapocs kiemelkedő dielektromos tulajdonságokkal, valamint magas lángállósággal rendelkezik (V0 besorolás az UL 94 szabvány szerint), ami tovább növeli a biztonságot. A NSYTRR22 terminál blokk kompatibilis számos Schneider Electric rendszerrel, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS és TeSys rendszereket, valamint a Spacial kapcsolószekrényekkel is. A termék működési hőmérséklet-tartománya -40°C és +130°C között van, ami szélsőséges környezeti feltételek között is megbízható teljesítményt biztosít. A Schneider Electric NSYTRR22 terminál blokk minősítései között szerepel a VDE, UL, CSA, DNV és GL tanúsítvány is, ami igazolja, hogy a termék megfelel a legszigorúbb nemzetközi szabványoknak és biztonsági előírásoknak.

Schneider Electric Linergy TR terminals blocks - NSYTRR22 - Rugós egyszintes átkötőkapocs 1x1 csatlakozás 5,2 mm 2,5 mm2 24A - es műszaki adatok Általános jellemzők Termékcsalád: Linergy Termék neve: Linergy TR Termék típusa: Sorkapocs Rövid terméknév: TRR Kategória: Csatlakozási kiegészítő Sorkapocs típusa: Átmenő Sorkapocs szint: 1 Rögzítési mód: Pattintható Névleges keresztmetszet: 2,5 mm2 Hosszúság: 48,5 mm Szín: Szürke Mennyiség készletenként: 50 darabos készlet Kiegészítő jellemzők Szélesség: 5,2 mm Magasság: 36,5 mm Csatlakozások - sorkapcsok: 1 x rugós sorkapocs: felfelé, 1 x rugós sorkapocs: lefelé Csatlakozások száma: 2 Csatlakozási pozíció: Felső Mérési bemenetek száma: 2 Kábel keresztmetszet: 0,08–2, 5 mm2, hajlékony, érvéghüvely nélkül0,08–4 mm2, tömör, érvéghüvellyel0,2–2,5 mm2, hajlékony, érvéghüvellyel0,08–4 mm2, tömör, érvéghüvely nélkül Huzal csupaszolási hossz: 10 mm Szerszám típusa: Csatlakoztatás: lapos csavarhúzó, Bontás: lapos csavarhúzó Névleges üzemi feszültség: 600 V CSA800 V az EN/IEC 60947-7-1 szabvány szerint600 V UL Névleges áram: 20 A CSA20 A UL24 A az EN/IEC 60947-7-1 szabvány szerint Anyagok Anyag: Poliami d 6/6: szigetelő házRézötvözet: csatlakozó és csavarRézötvözet: átkötő elemKróm-nikkel acél: rugó Elektromos jellemzők Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szabvány szerint, 0,01 1 MHz-en a VDE 0303-T4 szabvány szerint Dielektromos állandó: 3,7 1 MHz-en Fajlagos ellenállás: 10000 M. m az IEC 60093 szabvány szerint, 10000 M. m a VDE 0303-T30 szabvány szerint Felületi ellenállás: 1000 G az IEC 60093 szabvány szerint, 1000 G a VDE 0303-T30 szabvány szerint Kúszóáram ellenállás: 500 CTI (> 400 kB) az IEC 60093 szabvány szerint, 500 CTI (> 400 kB) a VDE 0303-T30 szabvány szerint Lángállóság: V0, vastagság 0,8 mm az UL 94 szabvány szerint Kompatibilitás és tanúsítványok Rendszer kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys Termék kompatibilitás: Spacial kapcsolószekrények Term ktanúsítványok: VDE, UL, CSA, DNV, GL Környezeti jellemzők Dielektromos szilárdság: 1000 V az IEC 60243-1 szabvány szerint Működési környezeti hőmérséklet: -40... 130 °C az IEC 60216-1 szabvány szerint, -40... 130 °C a VDE 0304-T21 szabvány szerint
